Kia Picanto: Sicherungen und Relais / Junction Box (Beifahrerfußraum)

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Sicherungen und Relais / Junction Box (Beifahrerfußraum)

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

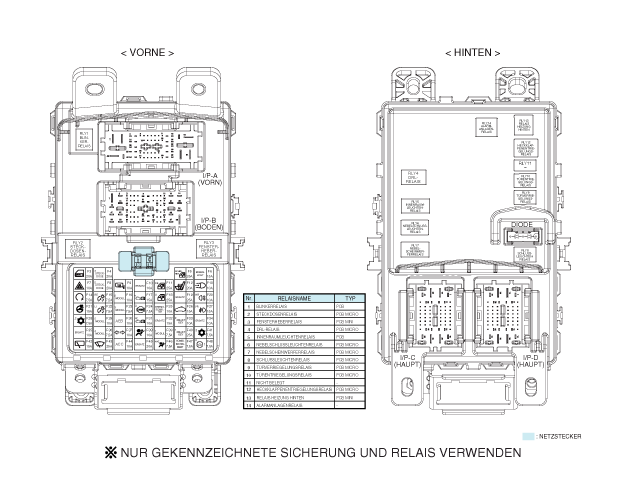

I/P-Sicherungskasten

Stromkreis (Instrumententafel-Sicherungskasten)

Beschreibung und bedienung

Beschreibung

Diagramm des Kommunikationsnetzwerks

ABKÜRZUNG	ERKLÄRUNG
ABS	Antiblockiersystem
ACU	Airbag-Steuereinheit
AEB	Autonome Notfallbremse
B-CAN	Karosserie CAN (Controller Area Network)
BCM	Karosserie-Steuermodul
C-CAN	Fahrwerk CAN (Controller Area Network)
KUP	Kombiinstrument-Modul
DATC	Duale automatische Temperatursteuerung
os.	Motormanagementsystem
ESC	Elektronisches Steuergerät
EVP	EVA-Unterdruckpumpe
I-BOX	Telematik-System
LPI	Flüssiggaseinspritzung
H_U	Haupteinheit (Audio / AVN)
M_CAN	Multimedia CAN (Controller Area Network)
MDPS	Motorbetriebene Servolenkung
PGS	Einparkhilfesystem
SLM	Gurtwarner und Beleuchtungsmodul
SMK	Smart Key-Einheit
TCU	Getriebe-Steuereinheit
TMU	Telematik-System
TPMS	Reifendruckwarnsystem

Reparaturverfahren

SICHERUNGSÜBERPRÜFUNG

1.	Überprüfen, ob die Sicherungshalter fest montiert sind und die Sicherungen fest in den Haltern sitzen.

2.	Prüfen, ob die Kapazität der Sicherungen für die einzelnen Stromkreise geeignet ist.

Sicherungen auf Beschädigungen prüfen.

Wenn die Sicherung ausgewechselt werden muss, stets eine neue Sicherung der gleichen Kapazität verwenden. Der Grund für das Durchbrennen einer Sicherung muss immer herausgefunden und beseitigt werden, bevor eine neue Sicherung eingesetzt werden kann.

Diagnose mit dem KDS/GDS

1.	Die Diagnose des Innenraum-Sicherungskastens kann mit dem KDS/GDS durchgeführt werden. Der Innenraum-Sicherungskasten kommuniziert mit dem KDS/GDS, welches dann die Ein- und Ausgangssignale mit Codes anzeigt.

2.	Um eine Diagnose hinsichtlich der Funktion des Innenraum-Sicherungskastens durchzuführen das Fahrzeugmodell und dann Innenraum auswählen.

3.	Zur Abfrage des momentanen Eingangs-/Ausgangswerts des Innenraum-Sicherungskastens die "Momentanen DATEN" überprüfen. Hier wird der Eingangs-/Ausgangsstatus des Innenraum-Sicherungsblocks angezeigt.

4.	Wenn eine Funktionsprüfung der Ausgänge des Innenraum-Sicherungskastens durchgeführt werden soll, "Stellgliedtest" wählen.

Ausbau

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Steckverbinder (A) von der Sicherungsseite des internen Sicherungsblocks abziehen.

4.	Kabelbefestigungsclip (B) des Innenraum-Sicherungskastens entfernen.

5.	Steckverbinder (A) des Innenraum-Sicherungskastens abziehen.

6.	Befestigungsmuttern lösen, dann den Innenraum-Sicherungskasten (A) entfernen.

7.	Steckverbinder (A) von der Rückseite des internen Sicherungsblocks abziehen.

8.	Kabelbefestigungsclip (B) des Innenraum-Sicherungskastens entfernen.

Einbau

1.	Den Innenraum-Sicherungsblock einbauen.

2.	Die inneren Sicherungsblock-Steckverbinder anschließen.

3.	Untere Armaturenbrettverkleidung einbauen.

4.	Minuspol (-) der Batterie anschließen.

5.	Prüfen, ob alle Systeme ordnungsgemäß arbeiten.
