Kia Picanto: Fensterheber / Fensterheberschalter

Kia Picanto (JA) Reparaturanleitung / Automatische Lichtsteuerung (AUTO-Licht) / Fensterheber / Fensterheberschalter

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

FAHRERFENSTERHEBERSCHALTER

BELEGUNG DER STECKERKLEMMEN

[Alle Manuell / Automatisches Öffnen]

(Linkslenkung)

Nr.	Beschreibung	Nr.	Beschreibung
1	Masse	10	Fensterheber-Verriegelungsschalter hinten links
2	Elektrischer Fensterheber hinten links "down"	11	Fensterheber vorne links (Öffnen)
3	Elektrischer Fensterheber hinten links "up"	12	Fensterheber vorne links (Schließen)
4	Battery (+)_LH	13	-
5	Türentriegelungsschalter	14	Türverriegelungsschalter
6	Batterie (+)_Schlussleuchte	15	-
7	Elektrischer Fensterheber rechts hinten "down"	16	Fensterheber vorne rechts (Öffnen)
8	Fensterheber hinten rechts (Schließen)	17	Fensterheber vorne rechts (Schließen)
9	Battery (+)_RH	18	Fensterheber-Verriegelungsschalter hinten rechts

(Rechtslenkung)

Nr.	Beschreibung	Nr.	Beschreibung
1	Masse	10	-
2	-	11	Fensterheber vorne links (Öffnen)
3	-	12	Fensterheber vorne links (Schließen)
4	Battery (+)_LH	13	-
5	Türentriegelungsschalter	14	Türverriegelungsschalter
6	Batterie (+)_Schlussleuchte	15	-
7	-	16	Fensterheber vorne rechts (Öffnen)
8	-	17	Fensterheber vorne rechts (Schließen)
9	Battery (+)_RH	18	-

[Fahrersicherheit]

(Linkslenkung)

Nr.	Beschreibung	Nr.	Beschreibung
1	Masse	10	Fensterheber-Verriegelungsschalter hinten links
2	Elektrischer Fensterheber hinten links "down"	11	-
3	Elektrischer Fensterheber hinten links "up"	12	-
4	Battery (+)_LH	13	Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
5	Türentriegelungsschalter	14	Türverriegelungsschalter
6	Batterie (+)_Schlussleuchte	15	-
7	Elektrischer Fensterheber rechts hinten "down"	16	Fensterheber vorne rechts (Öffnen)
8	Fensterheber hinten rechts (Schließen)	17	Fensterheber vorne rechts (Schließen)
9	Battery (+)_RH	18	Fensterheber-Verriegelungsschalter hinten rechts

(Rechtslenkung)

Nr.	Beschreibung	Nr.	Beschreibung
1	Elektrischer Fensterheber hinten links "down"	10	Fensterheber vorne links (Öffnen)
2	Elektrischer Fensterheber hinten links "up"	11	Masse
3	-	12	Fensterheber vorne links (Schließen)
4	Batterie (+)_Schlussleuchte	13	Battery (+)_LH
5	Elektrischer Fensterheber rechts hinten "down"	14	Battery (+)_RH
6	Fensterheber hinten rechts (Schließen)	15	Fensterheberhauptmodul, Fahrerseite (Schließen/Öffnen)
7	Türentriegelungsschalter	16	-
8	Türverriegelungsschalter	17	-
9	Fensterheber-Verriegelungsschalter hinten rechts	18	Fensterheber-Verriegelungsschalter hinten links

BEIFAHRERFENSTERHEBERSCHALTER

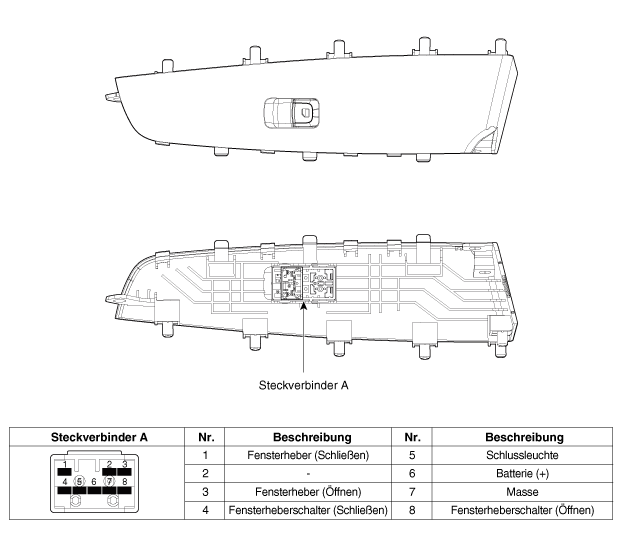

Hinterer Fensterheberschalter

Schematische darstellungen

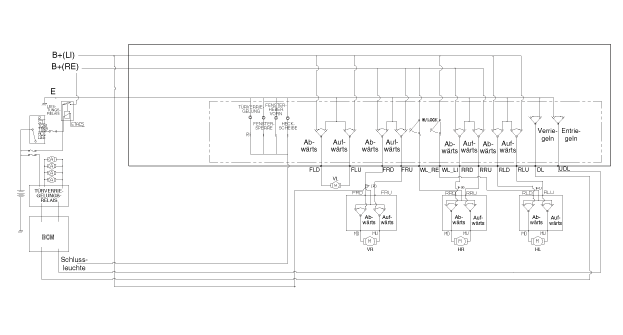

Schaltplan

FAHRERFENSTERHEBERSCHALTER

[Alle Manuell]

(Linkslenkung)

(Rechtslenkung)

[Automatisches Öffnen]

(Linkslenkung)

(Rechtslenkung)

[Fahrersicherheit]

(Linkslenkung)

(Rechtslenkung)

BEIFAHRERFENSTERHEBERSCHALTER

Hinterer Fensterheberschalter

Reparaturverfahren

Ausbau

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Zum Ausbau Schraubendreher oder Abzieher mit Klebeband umwickeln, damit keine Komponenten beschädigt werden.

•	Vorsichtig mit der Verkleidung beim Aus-/Einbau und bei Lagerung umgehen, da die Verkleidung durch Schmiermittel und Öl verschmutzt werden kann.

FAHRERFENSTERHEBERSCHALTER

1.	Batteriemassekabel abklemmen.

2.	Linke Vordertürverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Fensterheberschalter (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

BEIFAHRERFENSTERHEBERSCHALTER

1.	Batteriemassekabel abklemmen.

2.	Rechte Vordere Türverkleidung abbauen. (Siehe Karosserie - "Vordertürverkleidung")

3.	Fensterheberschalter (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

Hinterer Fensterheberschalter

1.	Batteriemassekabel abklemmen.

2.	Hintere Türverkleidung abbauen. (Siehe Karosserie - "Hintertürverkleidung")

3.	Fensterheberschalter (A) durch Herausziehen beider Enden der Schalterhalter (B) entfernen.

Einbau

FAHRERFENSTERHEBERSCHALTER

1.	Den Fensterheberschalter auf der Fahrerseite einbauen.

2.	Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.	Minuspol (-) der Batterie anschließen.

BEIFAHRERFENSTERHEBERSCHALTER

1.	Den Fensterheberschalter auf der Beifahrerseite einbauen.

2.	Steckverbinder anschließen und Vordertürverkleidung anbringen.

3.	Minuspol (-) der Batterie anschließen.

Hinterer Fensterheberschalter

1.	Hinteren Fensterheberschalter einbauen.

2.	Steckverbinder anschließen und Hintertürverkleidung anbringen.

3.	Minuspol (-) der Batterie anschließen.

PRÜFUNG

FAHRERFENSTERHEBERSCHALTER

1.	Batteriemassekabel abklemmen.

2.	Linke Vordertürverkleidung abbauen.

3.	Steckverbinder des Fensterheberschalters aus der Türverkleidung ausbauen.

In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. Wenn der Stromdurchgang nicht vorschriftsgemäß ist, den Schalter ersetzen.

[Alle Manuell / Automatisches Öffnen]

(Linkslenkung)

(Rechtslenkung)

[Fahrersicherheit]

(Linkslenkung)

(Rechtslenkung)

Zentralverriegelungsschalter

Schalter elektrischer Fensterheber Verriegeln

Fensterheberschalter Beifahrer/hinten

1.	Batteriemassekabel abklemmen.

2.	Türverkleidungen vorne/hinten rechts ausbauen. (Siehe Karosserie - "Vordertürverkleidung") (Siehe Karosserie - "Hintertürverkleidung")

3.	Steckverbinder des Fensterheberschalters aus der Türverkleidung ausbauen. [Fensterheberschalter Beifahrerseite] [Elektrischer Fensterheberschalter hinten]

4.	In den einzelnen Schalterstellungen gemäß der folgenden Tabelle auf Durchgang zwischen den Klemmen prüfen. Wenn der Stromdurchgang nicht vorschriftsgemäß ist, den Schalter ersetzen.

Diagnose mit dem KDS/GDS

Defekte Komponenten der Karosserieelektrik können schnell mit dem Fahrzeugdiagnosesystem (KDS/GDS) untersucht werden.

Das Diagnosesystem (KDS/GDS) liefert die folgenden Informationen.

(1)	Selbstdiagnose : Überprüfung und Anzeige des Fehlercodes (DTC)

(2)	Momentane Daten: Status der Ein-/Ausgangsdaten des Systems überprüfen.

(3)	Stellgliedtest: Betriebsbedingung des Systems überprüfen.

(4)	Zusatzfunktion : Andere Steuerfunktionen als Systemoption und Nullpunkteinstellung

2.	'Fahrzeugmodell' und das zu überprüfende System wählen, um das Fahrzeug mit dem Tester zu untersuchen.

3.	'Karosseriesteuermodul (BCM)' auswählen, um das Kombiinstrumentmodul (BCM) zu überprüfen.

4.	Menü 'Momentane Daten" wählen, um den aktuellen Status der Ein-/Ausgangsdaten zu suchen. Die Ein-/Ausgangsdaten der Sensoren entsprechen dem zu überprüfenden Türverriegelungsschalter.

5.	Wenn die Funktion der elektrischen Türverriegelung gewaltsam geprüft werden soll, muss der Stellgliedtest für das BCM gewählt werden.
